任务描述

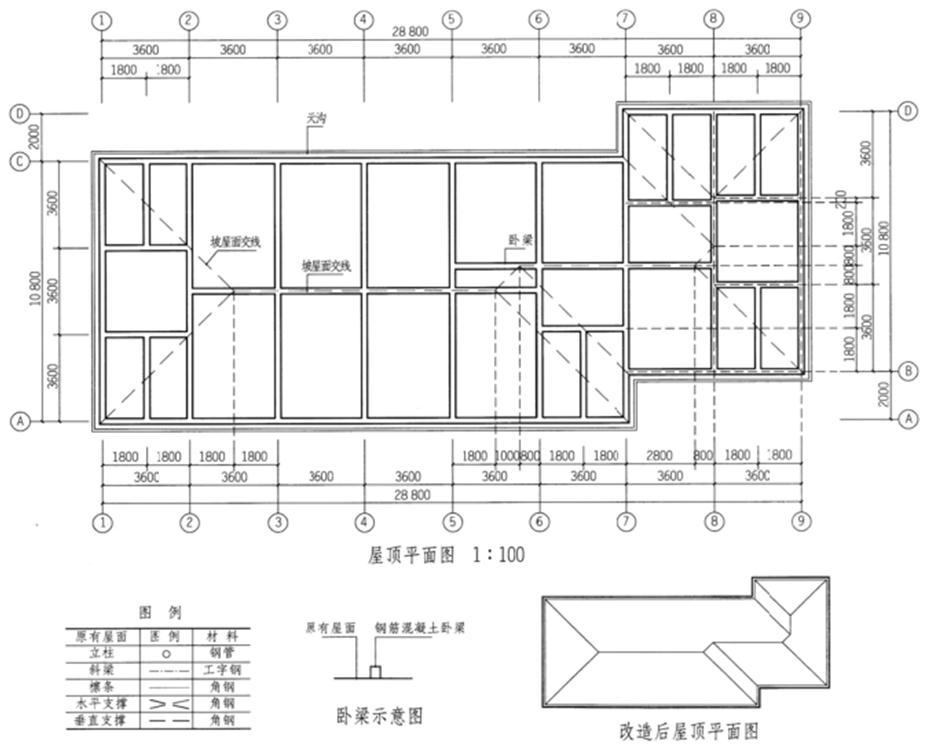

图示某多层住宅的平屋面拟改为坡屋顶，结构自下而上采用卧梁、立柱、斜梁、檩条支撑方式，屋顶平面图已给出屋面改造所需的卧梁和坡屋面交线。要求按照经济合理的原则完成结构布置。
任务要求
卧梁上布置立柱，立柱间距根据斜梁支撑点要求不大于2600mm。
立柱上支撑斜梁（外墙上部由卧梁支撑斜梁，无需立柱），斜梁不得悬臂或弯折。斜梁上搁置檩条，檩条跨长（支撑间距）不大于3600mm，檩条水平间距不大于800mm。屋面水平支撑设置于端部第二或第三开间，立柱垂直支撑设置于端部第二及第三开间。
作图要求

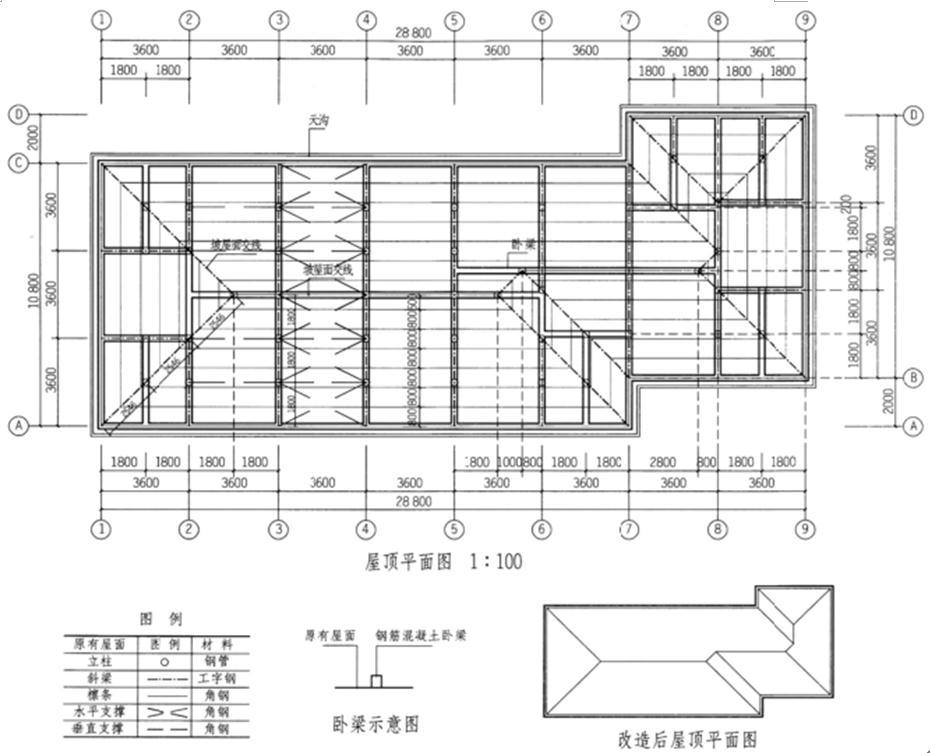

在屋顶平面图上用所提供的图例画出坡屋面的立柱、斜梁、檩条、水平支撑和垂直支撑。
