阅读以下说明，回答问题1 至问题4，将解答填入答题纸对应的解答栏内。【说明】某局域网络拓扑结构如图3-1 所示。 【问题1】（每空2 分，共4 分）交换机的配置方式有本地配置和远程配置两种，本地配置用配置线连接计算机的串口和交换机的（1）端口，通过终端仿真程序实现。远程配置通过网络采用（2） 或WEB 实现。【问题2】（每空1 分，共6 分）交换机基本配置如下，请解释配置命令。// （3）＜quidway>system-view// （4）[Quidway]sysname NBW-S2300// （5）[NBW-S2300]vlan batch 100 4000//创建3 层接口用于管理[NBW-S2300] interface vlanif 4000[NBW-S2300-vlanif4000]description Manager[NBW-S2300-vlanif4000] ip address 192.168.10.10 255.255.255.0//配置默认路由[NBW-S2300] ip route-static 0.0.0.0 0.0.0.0 192.168.10.1//配置上行端口[NBW-S2300]interface GigabitEthernet0/0/1[NBW-S2300-GigabitEthernet0/0/1] undo negotiation auto[NBW-S2300-GigabitEthernet0/0/1] duplex full[NBW-S2300-GigabitEthernet0/0/1] speed 100[NBW-S2300-GigabitEthernet0/0/1] port link-type trunk[NBW-S2300-GigabitEthernet0/0/1] port trunk allow-pass vlan all// （6）[NBW-S2300-vlanif4000] interface Ethernet 0/0/1[NBW-S2300-vlanif4000-Ethernet0/0/1] port link-type access[NBW-S2300-vlanif4000_Ethernet0/0/1]port default vlan 100//创建用户，配置权限及访问类型 [NBW-S2300-vlanif4000] aaa[NBW-S2300-vlanif4000-aaa] local-user nbw password cipher nbw999[NBW-S2300-vlanif4000-aaa] local-user nbw privilege level 1[NBW-S2300-vlanif4000-aaa] local-user nbw service-type telnet terminal// （7）[NBW-S2300-vlanif4000] super pass cipher nbw111//配置用户端口[NBW-S2300-vlanif4000] user-interface vty 0 4[NBW-S2300-vlanif4000-ui-vty0-4] authentication-mode aaa// （8）＜NBW-S2300-vlanif4000>display current-configuration＜NBW-S2300-vlanif4000>save(3)～(8)各选答案：A．创建管理及业务VLANB．配置下行端口C．创建Su 密码D．检查配置并保存E．设备命名F．进入配置界面【问题3】（每空2 分，共6 分）阅读USG3000 的配置信息，回答问题。＜USG3000> system-view[USG3000]firewall mode transparent[USG3000]firewall zone untrust[USG3000-zone-untrust]add interface GigabitEthernet 0/1[USG3000-zone-untrust] quit[USG3000]firewall zone trust[USG3000-zone-trust] add interface GigabitEthernet 0/0[USG3000-zone-trust] quit[USG3000] firewall system-ip 192.168.100.200 255.255.255.0[USG3000] firewall packet default permit all[USG3000] firewall p2p-car default-permit[USG3000]time_range daytime 10:00 to 24:00 daily[USG3000]time_range night 00:00 to 10:00 daily[USG3000] p2p-class 0[USG3000-p2p-class-0]cir 1000 index 1 time-range daytime[USG3000-p2p-class-0]cir 2000 index 2 time-range night[USG3000-p2p-class-0] quit防火墙的工作模式分为路由模式，透明模式和混合模式。该防火墙工作在（9）模式；上述配置信息主要是实现（10）；语句time-range night 00:00 to 10:00 daily 的作用是（11）。【问题4】（每空2 分，共4 分）网络运行过程中出现以下现象：（1）随着连接数的增加，该网络逐渐变慢，一段时间后出现用户频繁掉线；（2）计算机重启以后网络无法连接，需要重启接入交换机接口；（3）网络出现丢包严重、掉线的故障，分布在不同的物理区域。网管员在故障计算机上运行arp-a 命令，结果如图3-2 所示。C:\Users\Administrator>arp -aC:\Users\Administrator>arp –aInterface：192.168.0.、112 ----ox2Interface Address physical Address Type192.168.0.112 00-19-db-48-74-70 dynamic192.168.0.254 00-19-db-48-5b-F5 dynamic192.168.0.14 00-19-db-48-5b-F5 dynamic192.168.0.43 00-19-db-48-5b-F5 dynamic192.168.0.63 00-19-db-86-de-39 dynamic C:\Users\Administrator>arp -a请依据以上现象分析，网络出现的故障是（12）。解决的基本思路是（13）。(13)备选答案：A．在客户端绑定网关的IP 和MAC 地址B．在客户端绑定本机的IP 和MAC 地址

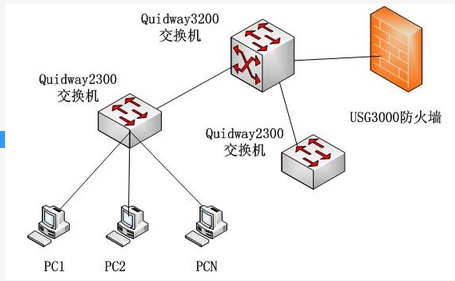

阅读以下说明，回答问题1 至问题4，将解答填入答题纸对应的解答栏内。【说明】某局域网络拓扑结构如图3-1 所示。

【问题1】（每空2 分，共4 分）交换机的配置方式有本地配置和远程配置两种，本地配置用配置线连接计算机的串口和交换机的（1）端口，通过终端仿真程序实现。远程配置通过网络采用（2） 或WEB 实现。【问题2】（每空1 分，共6 分）交换机基本配置如下，请解释配置命令。// （3）＜quidway>system-view// （4）[Quidway]sysname NBW-S2300// （5）[NBW-S2300]vlan batch 100 4000//创建3 层接口用于管理[NBW-S2300] interface vlanif 4000[NBW-S2300-vlanif4000]description Manager[NBW-S2300-vlanif4000] ip address 192.168.10.10 255.255.255.0//配置默认路由[NBW-S2300] ip route-static 0.0.0.0 0.0.0.0 192.168.10.1//配置上行端口[NBW-S2300]interface GigabitEthernet0/0/1[NBW-S2300-GigabitEthernet0/0/1] undo negotiation auto[NBW-S2300-GigabitEthernet0/0/1] duplex full[NBW-S2300-GigabitEthernet0/0/1] speed 100[NBW-S2300-GigabitEthernet0/0/1] port link-type trunk[NBW-S2300-GigabitEthernet0/0/1] port trunk allow-pass vlan all// （6）[NBW-S2300-vlanif4000] interface Ethernet 0/0/1[NBW-S2300-vlanif4000-Ethernet0/0/1] port link-type access[NBW-S2300-vlanif4000_Ethernet0/0/1]port default vlan 100//创建用户，配置权限及访问类型 [NBW-S2300-vlanif4000] aaa[NBW-S2300-vlanif4000-aaa] local-user nbw password cipher nbw999[NBW-S2300-vlanif4000-aaa] local-user nbw privilege level 1[NBW-S2300-vlanif4000-aaa] local-user nbw service-type telnet terminal// （7）[NBW-S2300-vlanif4000] super pass cipher nbw111//配置用户端口[NBW-S2300-vlanif4000] user-interface vty 0 4[NBW-S2300-vlanif4000-ui-vty0-4] authentication-mode aaa// （8）＜NBW-S2300-vlanif4000>display current-configuration＜NBW-S2300-vlanif4000>save(3)～(8)各选答案：A．创建管理及业务VLANB．配置下行端口C．创建Su 密码D．检查配置并保存E．设备命名F．进入配置界面【问题3】（每空2 分，共6 分）阅读USG3000 的配置信息，回答问题。＜USG3000> system-view[USG3000]firewall mode transparent[USG3000]firewall zone untrust[USG3000-zone-untrust]add interface GigabitEthernet 0/1[USG3000-zone-untrust] quit[USG3000]firewall zone trust[USG3000-zone-trust] add interface GigabitEthernet 0/0[USG3000-zone-trust] quit[USG3000] firewall system-ip 192.168.100.200 255.255.255.0[USG3000] firewall packet default permit all[USG3000] firewall p2p-car default-permit[USG3000]time_range daytime 10:00 to 24:00 daily[USG3000]time_range night 00:00 to 10:00 daily[USG3000] p2p-class 0[USG3000-p2p-class-0]cir 1000 index 1 time-range daytime[USG3000-p2p-class-0]cir 2000 index 2 time-range night[USG3000-p2p-class-0] quit防火墙的工作模式分为路由模式，透明模式和混合模式。该防火墙工作在（9）模式；上述配置信息主要是实现（10）；语句time-range night 00:00 to 10:00 daily 的作用是（11）。【问题4】（每空2 分，共4 分）网络运行过程中出现以下现象：（1）随着连接数的增加，该网络逐渐变慢，一段时间后出现用户频繁掉线；（2）计算机重启以后网络无法连接，需要重启接入交换机接口；（3）网络出现丢包严重、掉线的故障，分布在不同的物理区域。网管员在故障计算机上运行arp-a 命令，结果如图3-2 所示。C:\Users\Administrator>arp -aC:\Users\Administrator>arp –aInterface：192.168.0.、112 ----ox2Interface  Address   physical  Address   Type192.168.0.112 00-19-db-48-74-70 dynamic192.168.0.254 00-19-db-48-5b-F5 dynamic192.168.0.14 00-19-db-48-5b-F5 dynamic192.168.0.43 00-19-db-48-5b-F5 dynamic192.168.0.63 00-19-db-86-de-39 dynamic
C:\Users\Administrator>arp -a请依据以上现象分析，网络出现的故障是（12）。解决的基本思路是（13）。(13)备选答案：A．在客户端绑定网关的IP 和MAC 地址B．在客户端绑定本机的IP 和MAC 地址
