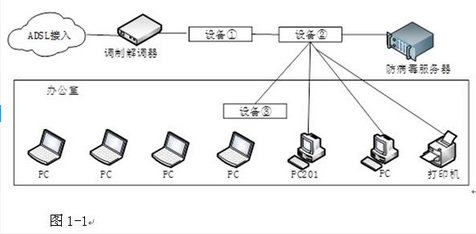

阅读以下说明，回答问题 1 至问题 3，将解答填入答题纸对应的解答栏内。【说明 】某企业网络拓扑结构如图 1-1 所示，租用 ADSL 宽带实现办公上网，配备一台小型路由器，实现ADSL自动拨号和 DHCP 服务功能，所有内部主机(包括台式机和笔记本)通过路由器实现 Internet 资源的访问。该网络的 IP 地址段为 192.168.1.0/24 ，网关为 192.168. 1.254 ，防病毒服务器的IP地址为192.168.1.1 ，网络打印机的IP地址为192.168.1.1，其他IP地址均通过 DHCP 分配。

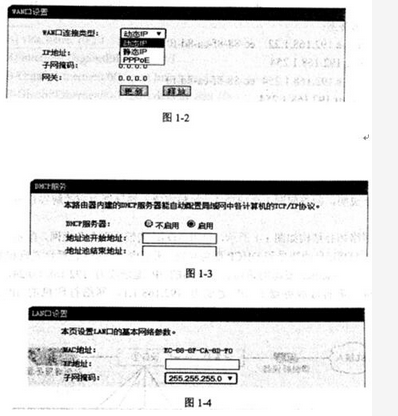

【问题1 】 (6 分)图 1-1 中，设备①处应部署（1 ），设备②处应部署（ 2），设备③处应部署（3 ）。(1)~(3) 备选答案A．交换机B．无线 APC．路由器【问题2】(8 分)图 1-2 为路由器的 ADSL 配置页面，WAN 口连接类型应选择（ 4）；图 1-3 为路由器的 DHCP 服务页面，地址池开始地址为（ 5）；结束地址为（ 6）；图1-4 为路由器的 LAN 口配置页面，此处的IP地址为（7 ）

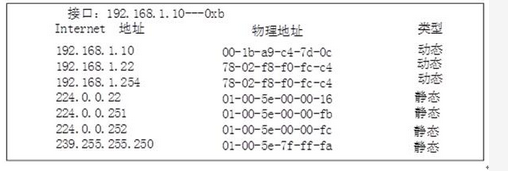

【问题3】（6分）图1-1 中，PC201 主机发生网络故障，无法访问互联网，网络管理员在该主机Windows 的命令行窗口输（ 8）命令，结果如图1-5 所示，可判断该主机故障为（9 ）。 在命令行窗口输入（ 10）命令后该主机恢复正常。

A．pingB．arpC．nslookupD．tracert(10) 备选答案:A．arp-s 192.168.1.22 ec-88-8f-ca-8d-fOB．ping 192.168.1.254C．arp-s 192.168.1.254 ec-88-8f-ca-8d-fOD．tracert 192.168.1.254
